PN结的单向导电性 原理、机制与应用

PN结是现代半导体器件的核心结构，其最重要的电学特性之一就是单向导电性。所谓单向导电，是指电流在PN结中只能沿一个方向顺利通过，而在相反方向则几乎被阻断。要理解这一特性，需要从PN结的形成、耗尽层、内建电场以及外加电压下的载流子运动入手。

一、PN结的形成与内建电场

在一块纯净的半导体单晶（如硅或锗）中，通过掺杂工艺在两侧分别引入不同性质的杂质：

• P型区：掺入受主杂质（如硼），产生大量空穴，空穴为多数载流子。
• N型区：掺入施主杂质（如磷），产生大量自由电子，电子为多数载流子。

当P型和N型半导体紧密结合时，交界处两侧的载流子浓度差异巨大，电子和空穴会向对方区域扩散。扩散过程中，电子与空穴相遇并复合，于是在交界面附近留下不能移动的带电离子：

• P区一侧留下负离子（受主离子）。
• N区一侧留下正离子（施主离子）。

这些固定离子构成了一个很薄的空间电荷区，即耗尽层。耗尽层中缺少可移动的载流子，并形成一个由N区指向P区的内建电场。该电场会阻碍多数载流子继续扩散，最终达到动态平衡，此时PN结没有外加电压，也没有净电流流过。

二、正向偏置：导通

当外加电压的正极接P区、负极接N区时，称为正向偏置。此时外加电场方向由P区指向N区，与内建电场方向相反，从而削弱内建电场。

结果是：

• 耗尽层变窄，势垒高度降低。
• P区的空穴更容易越过结区进入N区，N区的电子也更容易进入P区。
• 这些多数载流子的注入形成较大的扩散电流，方向由P区流向N区（电源正极→P→N→电源负极）。

因此，正向偏置下PN结呈现低电阻，电流可以较大，通常只需约0.7V（硅管）或0.3V（锗管）即可开始显著导通。

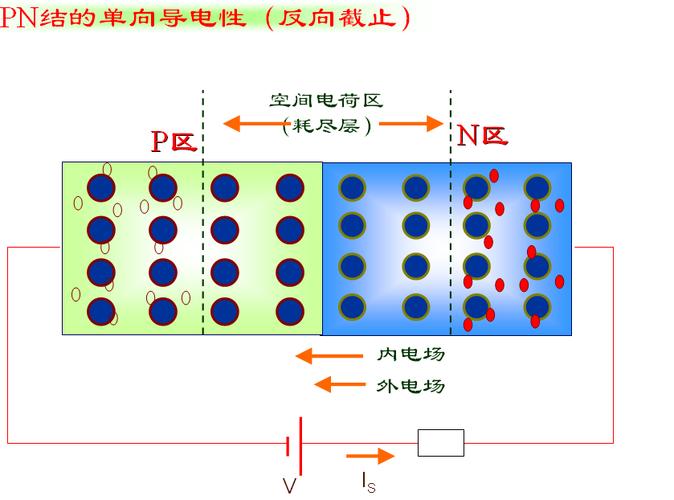

三、反向偏置：截止

当外加电压的正极接N区、负极接P区时，称为反向偏置。此时外加电场方向与内建电场方向相同，增强了对多数载流子的阻挡作用：

• 耗尽层变宽，势垒升高。
• P区空穴和N区电子都无法越过结区，多数载流子的扩散电流接近于零。
• 只有少数由热激发产生的少数载流子能在电场作用下漂移过结，形成极小的反向饱和电流（通常为微安或纳安级）。

因此，反向偏置下PN结呈现高电阻，电流几乎截止。但注意，若反向电压过大，会发生反向击穿，导致电流剧增，普通二极管可能因此损坏。

四、单向导电性的本质

PN结的单向导电性，并非简单的“只让电流从一边走”，而是取决于外加电压改变耗尽层势垒和载流子输运机制：

1. 正向偏置：势垒降低，多数载流子扩散占主导，电流大，等效电阻小。
2. 反向偏置：势垒升高，多数载流子被阻挡，只有少数载流子漂移，电流极小，等效电阻很大。

所以，PN结相当于一个“电学阀门”，允许电流从P到N顺利通过，而阻止电流从N到P（或至少在常规电压范围内限制到极小值）。

五、伏安特性曲线

PN结的电流与电压关系可以用肖克利方程近似描述：

\[ I = I_0 \left( e^{\frac{qV}{kT}} - 1 \right) \]

其中 \(I_0\) 为反向饱和电流，\(q\) 为电子电荷，\(k\) 为玻尔兹曼常数，\(T\) 为温度。

• 正向时，只要 \(V\) 略大于0，指数项迅速增大，电流急剧上升。
• 反向时，\(V\) 为负且绝对值较大时，指数项趋近0，\(I \approx -I_0\)，只有微小反向饱和电流。

这一物理关系清晰地刻画了单向导电性。

六、典型应用

PN结单向导电性是许多电子器件的物理基础：

• 整流二极管：将交流电变为脉动直流电，依靠正向导通、反相截止实现。
• 检波与开关：在无线电、数字电路中用作单向开关或信号检波。
• 发光二极管（LED）：正向导通时电子与空穴复合发光的PN结。
• 太阳能电池：利用PN结的内建电场分离光生载流子，实现光能到电能的转换。

##

PN结的单向导电性源自其耗尽层、内建电场以及偏置条件下载流子的扩散与漂移差异。正向偏置降低势垒，形成大扩散电流；反向偏置提高势垒，主要为极小的少数载流子电流。正是这种非对称的导电能力，使PN结成为整流、开关、光电转换等诸多应用的基石，也是现代集成电路中最基本、最重要的结构之一。
